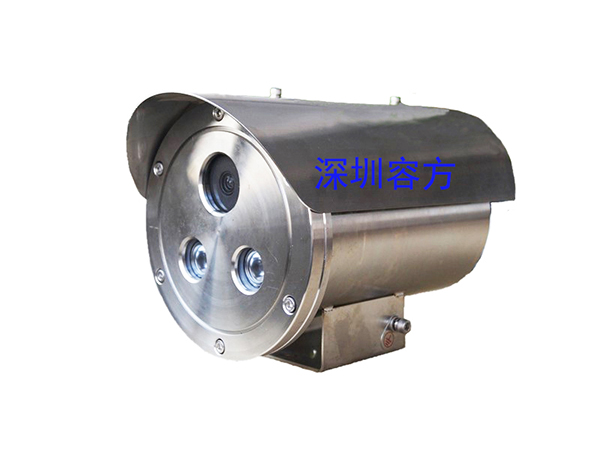

如何提高防爆摄像机抗干扰能力

时间:2021/03/02  点击量:1

    由于防爆摄像机一般采用最常用的传输方式是视频基带传输(基带传输是指不需经过频率变换等任何处理而直接传送电视信号的方式)。这种传输方式的优点是传输系统构架简单,在一定范围内,失真小、噪声低(系统信噪比高);缺点是传输距离不能太远,必须在线缆特性要求的范围内传输,并且一根视频同轴电缆同时只能传送一路电视信号。

    防爆摄像机由于这种传输方式具有稳定性高,系统中使用的设备简单,布线方便等优点,因而在现实生活中得到了广泛的应用。但是线缆高带宽和实际低频率的使用,造成信号在电缆中传输时,其振幅及相位在低频段与高频段的差别就会很大,特别是在相位失真太大时,便难以用简单的电路进行补偿的。以及基带传输低频部分很容易受到强电、发射塔、基站、电动机、变频器等干扰源的干扰。 比如工程中常见的干扰源:

不洁净电源干扰:

      比如本电网中有大功率可控硅调频调速装置、可控硅整流装置、可控硅交直流变换装置等,都会对电源产生污染。不洁净电源使摄像机和其它有源设备工作不稳定,进而形成干扰。


广播干扰:

电缆在空中架设时,这时电缆本身就相当于一根很长的天线。由于天线效应的结果,电缆中会产生相当大的广播干扰电压,并在电缆外皮上产生干扰电流,这一电流通过电缆两端接地点与地构成回路,于是在终端负载上就会产生广播干扰信号的电压,使干扰信号混入视频信号中。这种干扰信号在图像上表现为较密的横纹、竖纹、斜纹等,严重时甚至会淹没整个视频图象。

电源干扰:

当系统需要始端与末端同时接地时,由于两端接地电位不同及电缆外皮电阻的存在,在两地之间引起50Hz的地电位差,从而产生干扰信号电压。当干扰信号被叠加在视频信号上时,使正常图像上出现很宽的横暗带等。


谐波干扰:

谐波干扰主要表现在大电流或高电压的电力线周围,是电力电缆向四周的辐射信号,其频率为2500Hz和125000Hz,主要干扰视频信号的低频段。

传输线路干扰:

视频线缆质量不好,屏蔽性能差(屏蔽层稀疏或非铜介质屏蔽层等),线缆电阻过大,而造成的视频信号严重衰减等。

高频干扰:

电缆屏蔽层对于频率越低的信号其屏蔽效果越差,由于这种原因而引入的高频干扰信号有载波电话,电台的信号等。它们在图像上造成水平条纹的干扰。
